Остов (основание тисков) ТМ-260 Kottami

KottamiМодель Остов (основание тисков) ТМ-260 KottamiАртикул 25169

Остов (основание тисков) ТМ-260 Kottami

Вид оснастки: Тиски
Серия тисков: ТМ-1
Усилие зажима: 4500 кгс
Ширина губок, B: 150 мм

23 937 ₽

с НДС (за 1 шт.)

В наличии

2 шт на складе

Гарантия 12 месяцев

Доставка по России и СНГ

Отгрузка в день оплаты

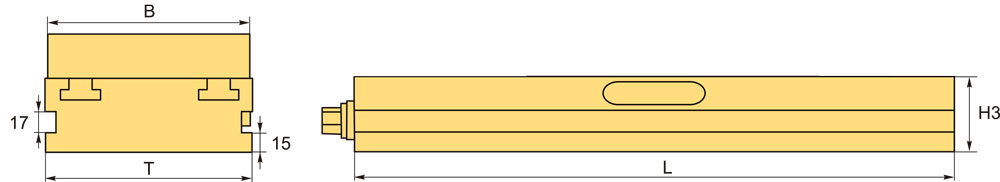

Характеристики

L: 260 мм
T: 120 мм
H3: 58 мм
Вес: 14.500 кг
Применение: для фрезерных и сверлильных станков, для фрезерных станков
Вид оснастки: Тиски
Серия тисков: ТМ-1
Усилие зажима: 4500 кгс
Ширина губок, B: 150 мм
Материал тисков: Сталь
Особенности тисков: неповоротные, станочные (машинные), прецизионные (высокоточные), модульные, быстрозажимные
Габариты в упаковке (ДхШхВ): 34x18x16 см
Механизм позиционирования: Нет

Основание продается без губок. Возможна установка губок шириной 118/150 мм, высотой – 36/53 мм (приобретаются отдельно).

Основание изготовлено из высококачественной стали. Рабочая поверхность закалена и отшлифована с высокой степенью точности.

Технические характеристики:

Максимальная нагрузка на винт – 100 Нм.
Усилие зажима – 4500 кг при 100 Нм.
Ход губки – 5 мм.
Повторяемость позиционирования деталей – ±0,002 мм.
Шаг перемещения упора – 1 мм.

Принцип работы:

Закручивание винта Тr18 опускает овальный шток на 10 мм.
Клиновой принцип сопряжения овального штока с губкой одновременно прижимает губку к поверхности стола и передвигает её по столу на 5 мм.
Отверстия для штифтов Д 4 мм на столе и в упоре дают возможность перемещения упора с шагом 1 мм.
